本實驗是對真空干燥箱的溫度控制，將所設計的模糊控制器應用到本研究的真空干燥箱的溫度控制中，并檢驗實際的控制效果。選定系統的參數，KD=5.25，Ki=35．0，l(d=o．1，將干燥箱溫度設在600C，在系統同等條件下分別采用了傳統的PID控制和模糊控制的情況下所得到的實際控制曲線如圖5所示。

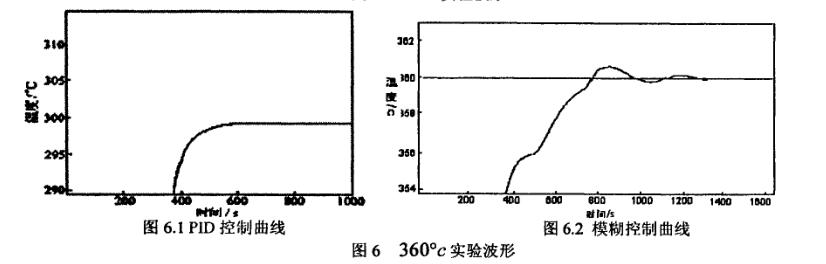

用傳統的PID控制，系統的調節時間500s，如圖5.1所示。用模糊PID控制，系統的超調量為0.50C，穩定度為±0.20C，調節時間600s，如圖5.2所示。如果將溫度設在3600C，常規的PID控制就達不到系統溫度，如圖6.1所示；用模糊PID控制，系統的超調量為0.80C，穩定度為±0.40C，調節時間900s，如圖6.2所示。通過對比可以看出，本研究的溫度控制系統在采用了模糊控制策略以后，系統在升溫階段的跟隨和恒溫階段的保持性都很好，既滿足了動態特性的要求也滿足了穩態特性的要求。由此可見，模糊控制對被控對象的非線性和時變性有一定的適應能力，同時對噪聲也具有較強的抑制力。








常規PID控制系統，參數都是給定值，這樣只能在一定的溫度范圍內控制比較理想，如果超出這個范圍，就會出現超調量比較大，穩定度不夠好。模糊自整定PID控制算法能夠使在不同溫度下，控制曲線整體上都比較理想。
而且，當設定控制溫度、干燥箱參數和結構發生改變時，控制指標也能達到要求。比例系數島在控制初期比較大，加快系統的響應速度。當控制溫度接近設定溫度時，如減小，減小系統的超調量，增強了系統的穩定性。kJ在控制初期較大，加快系統的響應速度，消除靜差：當控制溫度接近設定溫度時，后減小，減小了系統的超調量。腸在控制初期大，改變系統的動態特性，當控制溫度接近設定溫度時，腸減小，增強了系統的抗干擾能力。http://www.dgzhenghang.cn
