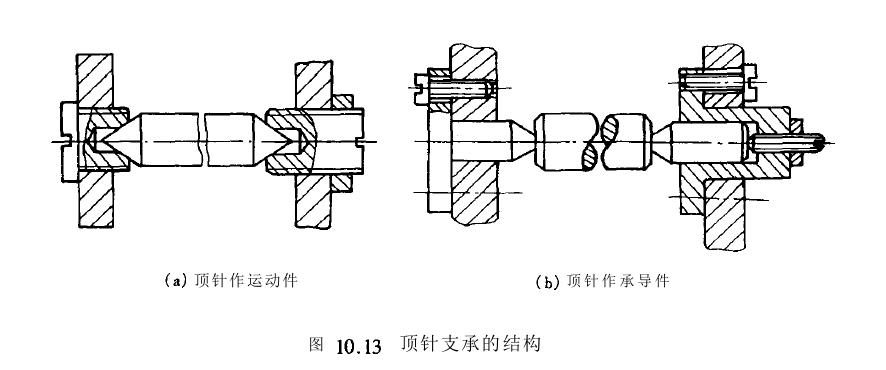

頂針支承有兩種結構形式，圖10.13中，(a)圖是頂針作運動件，(b)圖是軸承作運動件。為調整支承間隙，通常將兩端支承中的一個或兩個設計成軸向可調的。圖10.13(n表示結構，由于螺紋配合中總是有徑向間隙存在，故對心精度差；而圖結構不會因?yàn)樽鬏S向位移而改變徑向位置，故適用于要求對心精度較高的儀器中。頂針支承的特點是；結構簡單，加工制造容易，位置精度較高，摩擦力矩??；但接觸面積小，不耐磨損。頂針支承適用于轉速很低、輕載(1.20N)的場合。
    頂針支承軸承材料常選用錫青銅和黃銅，為了減小摩擦和磨損，軸承材料可選用較軸頸硬的人造寶石。支承表面的粗糙度應小，較重要的支承別頸和軸承應配磨裝配。





    軸尖支承如圖10．15(a)所示，是由軸尖1和軸墊2組成的。位于軸端部的軸尖是一個半徑0.2M的球面，軸墊是一個半徑稍大的內球面的置中精度低于內錐面。軸尖支承可用于垂直狀態下工作(圖10.15〔b))，也可用于水平狀態下工作(圖10.15(c))。軸尖和軸墊工作面應有一定的軸向間隙，防止溫度變化時，因膨脹而發生滯塞現象。但軸向間隙的存在，又會使支承發生偏斜(見陳b))。因此軸尖支承的置中精度和方向精度不高。








    軸尖支承運轉靈敏，摩擦力矩小，但同軸度不高，抗磨損能力差，適用于支承重量小。低轉速、置中精度和方向精度要求不高的場合。如在電工測量儀表、電氣測量儀表、航空儀表及某些自動化儀表中得到了廣泛應用。

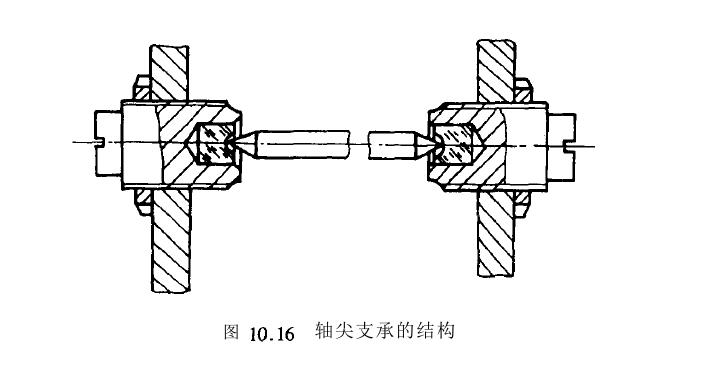

軸尖支承一般都做成可調結構，如圖10.16所示。寶石軸墊鑲嵌在螺釘?shù)囊欢?，轉動螺釘便可改變支承的軸向間隙，調整好后鎖緊螺母。軸尖可和軸制成一體(圖10.17((a))，也可單獨制成后再固定到軸l(圖10.17(b)、(c))。軸墊的常用結構見圖10.18，圖b軸墊直接做在軸承上，歐b)為軸墊剛性固定在軸承上。但這兩種結構在振動和沖擊作用下易損壞。為提高支承抗振能力和減小支承中的軸向間隙農精密測量儀表中常用帶彈簧。
軸尖材料常用硬度mt060的18A、noA、n2A或鉆鎢合金。鉆鎢合金的耐磨性和抗腐蝕性較高，但價格昂貴，一般采用裝配式結構。軸墊材料有各種人造寶石、瑪淄、特種玻璃，不重要的儀表支承可采用青銅、黃銅等。




    理論和實踐表明；在結構尺寸和載荷相同的條件下，垂直狀態下工作的軸尖支承產生的摩擦力矩遠小于水平狀態工作時產生的摩擦力矩。對于高精度的測量儀表，應盡可能使軸尖在垂直狀態下工作，以便充分發揮其優點。（本文來源：正航儀器）http://www.dgzhenghang.cn
