圓錐支承如圖10.10所示，由圓錐形軸頸和具有圓錐孔的軸承組成。為便于制造和安裝，一般將配合面中部切除一部分。圓錐支承由于配合面為錐面，且一般是在垂直狀態下承受軸向裁荷，因此圓錐支承能自動對心；當軸承孔磨損后，可軸向位移自動補償，消除間隙，因此能保持高的置中精度和方向精度。但其對溫度變化敏感，錐形軸和軸套加工復雜，需配對研磨，沒有互換性，成本較高，且摩擦力矩比普通圓柱形滑動軸承要大。





    圓錐形軸承主要用于轉速低的垂直豎軸軸系，如經緯儀、測角儀、天文儀器和室內高精度測量儀器等。

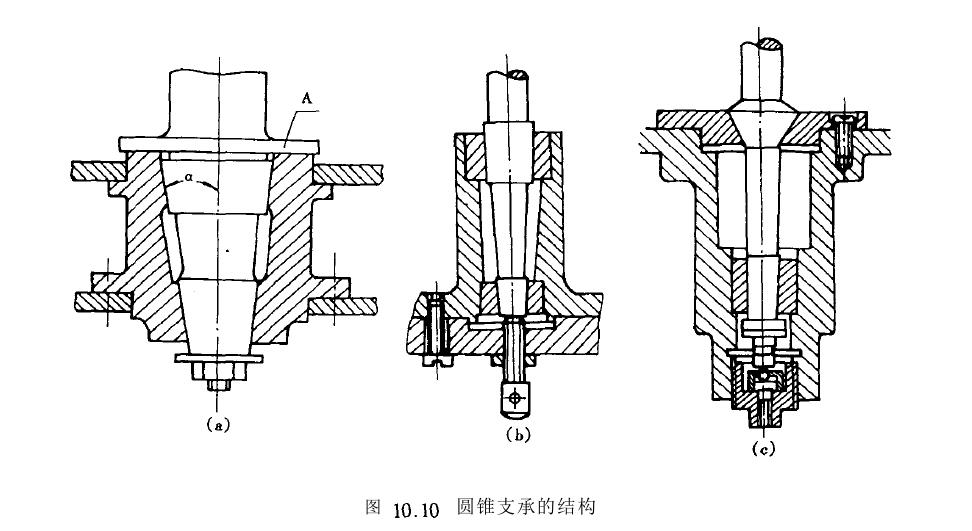

    圖10.10所示為用在垂直豎軸中的圓錐形軸承的常見結構形式。這種軸承經常需要承受軸向載荷，為避免摩擦力矩過大造成轉動不靈活，常采用各種方法減小軸所受軸向力。如歐s)中軸向力由軸承肩部4處承受，裝配時修切此處以保證軸承間隙；圖、(c)中軸向力由下面的螺紋承受，間隙調整方便，精度也比圖結構容易保證正弦成反比。若計算的摩擦力矩過大，則應修改軸承的結構。

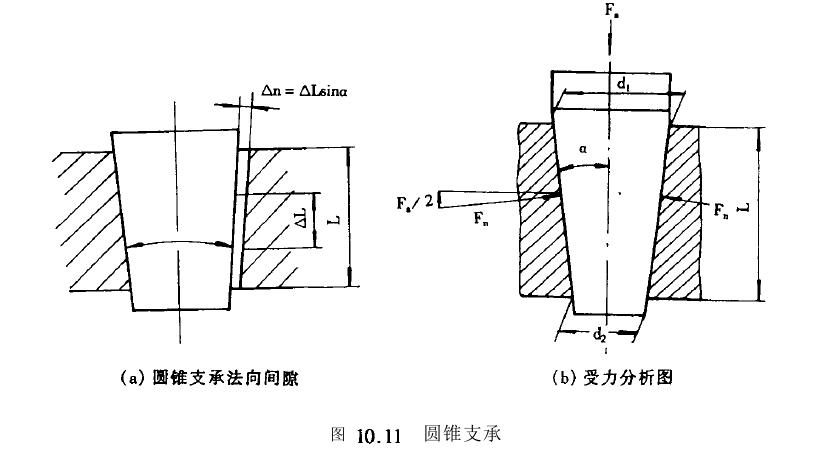

    當作用在軸上的軸向載荷由圓錐面部分承擔時，式(10—11)中的久應除去作用在軸肩止報面或調節螺紋球面上的裁荷。此時，支承總的摩擦力矩，還要加上在軸肩止報面或調節螺紋球面上的摩擦力矩(計算方法見圓柱支承)。
    圓錐支承設計中，應盡量使裁荷通過軸線中心，以防止產生偏心裁荷，使運動不平穩，摩擦力矩增大而加劇磨損。因此，圓錐支承的間隙應小，高精度支承的間隙為0．2—2微米。圓錐支承在裝配時，常成對配研，以保證軸頸和軸承孔錐角的良好接觸。由于支承間隙小，為減少溫度變化影響，軸頸和軸承應當用線膨脹系數相近的材料。（本文來源：正航儀器）http://www.dgzhenghang.cn
