（一）系統測量

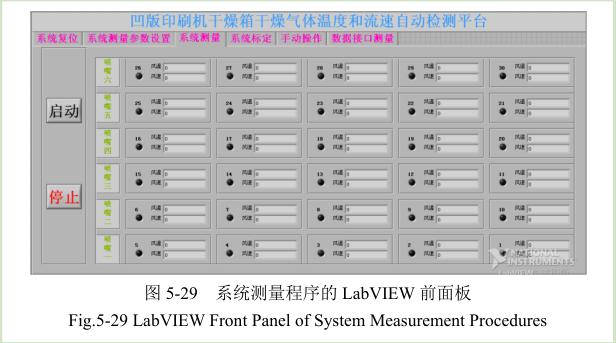

圖5-29是系統測量程序的LabVIEW前面板。運行系統程序后，按下啟動按鈕，系統測量程序開始執行。其具體工作過程是：測量每個點前，先通過每個軸進行坐標定位，定位完成后，調用數據采集程序來進行數據采集，把所得的數據經過均值處理后顯示于前面板上，并通過點亮LED來顯示系統測量的進度。





圖5-30是系統測量程序的LabVIEW后面板。其編程思路是：首先通過條件判斷結構來判斷是否按下啟動按鈕，若按下啟動按鈕，則執行條件結構里面的層疊式順序結構；層疊式順序結構執行的開始是把前面板的顯示控件進行回零復位，接著開始執行個測量點的定位控制與數據采集測量程序，上一個測量點完成測量和數據處理顯示后，馬上執行下一個測量點的測量和處理顯示，直到完成第30個點的測量和數據處理顯示，每個測量點的定位控制與數據采集處理顯示所用的總時間可以通過系統參數設置的前面板來進行設置；若在系統測量的過程中按下停止按鈕，系統測量程序會通過調用InstStop函數來停止所有伺服電機的運動并退出系統測量程序。






（二）手動操作

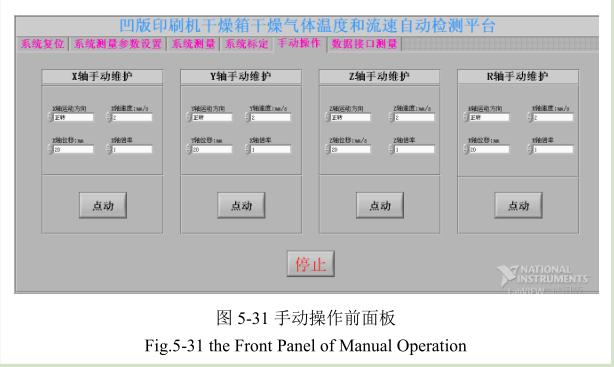

圖5-31手動操作程序的LabVIEW前面板。通過該前面板，可以設置任意一個軸的運動參數，包括電機運動的倍率、方向、速度和位移。按下相應軸的電動按鈕，可以分別控制電機的正向點動操作和反向點動操作。

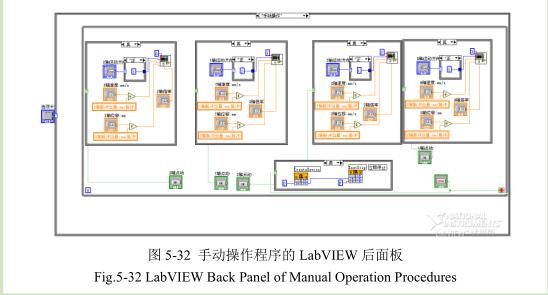

圖5-32是手動操作程序的LabVIEW后面板。其編程思路是：首先通過條件判斷結構判斷任意一個軸的電動按鈕是否按下，若有點動按鈕按下，則執行相應軸的點動操作程序，手動操作程序把前面板的給定參數讀取進來賦給定位控制子程序，用于點動控制伺服電機的運動；若在手動操作程序運行的過程中按下停止按鈕，手動操作程序會立即停止所有軸的運動并退出手動操作的程序。




（三）數據接口測量

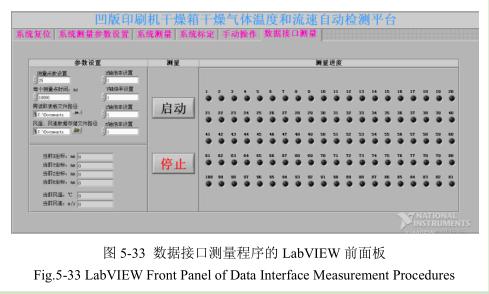

數據接口測量功能不同于上文提到的系統測量功能，系統測量功能需要用戶自主設置每個測量點的參數，參數較多，且測量點數有限。在很多應用下，要求測試平臺可以直接讀取來自系統外部的測量坐標點的文件，無需太多設置就可以自動完成給定測量坐標點的測量?；诖?，設計了數據接口測量的功能。圖5-33是數據接口測量程序的LabVIEW前面板。通過該前面板來完成相對很少的參數設置，包括測量點數目的設置、每個測量點所用時間的設置、需讀取的測量坐標表格文件的設置、風溫和風速數據的存儲路徑設置以及每個軸的運動倍率的設置等。運行系統程序，按下啟動按鈕，數據接口測量程序執行，把每個測量點的當前坐標和對應的風溫與風速數據顯示出來，并通過點亮LED來直觀顯示測量的進度。若在測量過程中按下停止按鈕，數據接口測量程序會馬上停止測量并退出該程序。

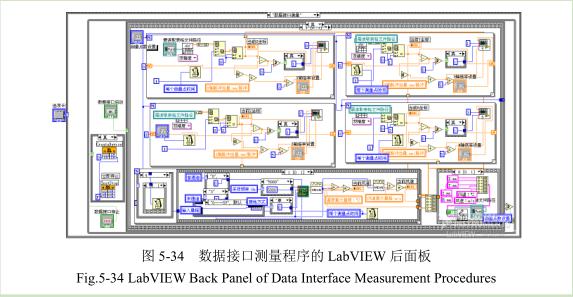

圖5-34是數據接口測量程序的LabVIEW后面板。其編程思路是：首先通過條件判斷結構判斷啟動按鈕是否按下，若有按下，則執行條件判斷結構里面的層疊式順序結構，開始對前面板的所有顯示控件進行回零復位，接著執行FOR循環結構里面的程序，F(xiàn)OR循環程序結構的循環次數通過前面板的控件來設置，共有5個FOR循環結構，它們在程序執行的時間上是同步的。最上面的4個FOR循環結構用于每個測量點的定位控制，最下面的一個FOR循環結構用于每個測量點的數據采集、處理和顯示；最上面的4個FOR循環結構的編程原理是一樣的，分別控制X、Y、Z、R四個軸；該四個FOR循環結構的內部程序的工作過程是（以X軸的伺服控制為例，其他軸類似）：先把X軸的坐標（以機械原點為參考點）讀進來，通過計算、相關判斷等處理后得到控制X軸的位移、速度參數，把之賦給伺服電機定位控制子程序，同時把讀取該次的X坐標通過FOR循環的移位寄存器保存下來以用于和讀取的下一個點的X坐標相比較，把作差的結果取值就是下面一個測量點的增量位移值，同時把作差的結果與0進行比較，若大于0則控制X軸正向運動，否則控制X軸反向運動。






另外，把增量位移值的值與5相除，用于控制每個點測量時每個軸的運動時間不超過5S。最下面的一個FOR循環結構用于每點定位完成后的風溫和風速數據的采集，測量每個點的數據采集所用的時間與上面對每個點的定位控制程序所用的時間是一樣的。為了確保在測量每個點定位完成時才開始測量數據，在最下面的FOR循環結構里面加入了一個兩層的層疊式順序結構。在該層疊式順序結構里面，層用于延時，延時時間設計成一半的每點測量所用時間。當延時完成后，接著執行第二層里面的順序，啟動數據采集程序。當所有的點都測量完畢后，分別把X、Y、Z、R坐標以及對應的風溫和風速數據輸入給每個一維數組，并把六個一維數合并成一個二維數組。所有的測量點的坐標及測量數據都保存在該二維數組里面，最后把二維數組輸入給電子表格來把數據保存起來。保存數據的電子表格文件支持用戶使用TXT文本格式和EXCEL表格格式打開來查看數據。
