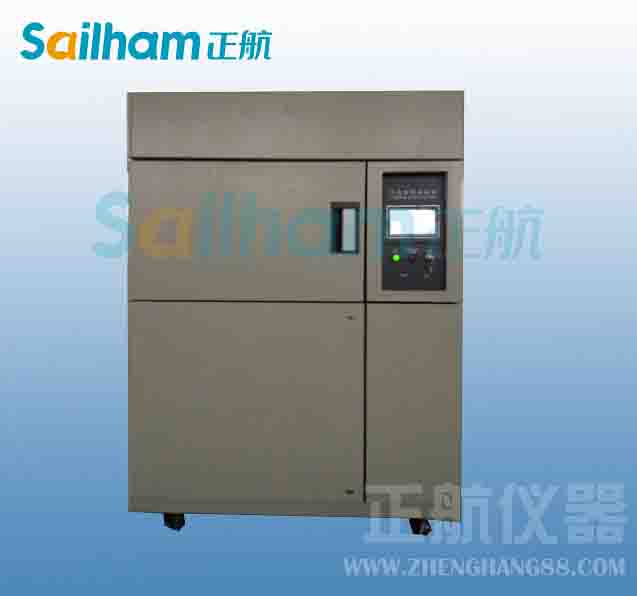

印刷電路板檢測設備二箱式冷熱沖擊老化柜

印刷電路板檢測設備二箱式冷熱沖擊老化柜
直燃型溴化鋰吸收式制冷循環
采用直燃型溴化鋰吸收式制冷循環的冷、熱水機組，以燃?xì)饣蛉加彤a(chǎn)生高溫?zé)煔庾鳛闊?nbsp;源。用以取代普通兩效溴化鋰吸收式制冷機組采用的蒸氣（或熱水）熱海。具有熱源溫度 高，傳熱損失小，對環境污染少，機組結構緊湊，可用于夏季供冷、冬季采暖和供應生活熱 水等優點。近幾年在國內外發展很快。
直燃型機組由于熱源溫度高，適用于兩效 溴化鋰吸收式制冷機，其溶液回路亦有串聯和 并聯之分。通常有三種方式構成熱水回路提供 熱水：①冷卻水回路切換成熱水回路；②熱水 和冷水采用同一回路；③專用熱水回路。
下面以串聯流程的冷卻水回路切換成熱水 回路的系統為例，討論如下：
該機組以吸收器、冷凝器和加熱盤管構成 熱水回路。由冷卻盤管兼作加熱盤管，冷卻水 泵兼作熱水泵，通過切換閥實現運行工況的切 換，實現交替制取冷水和熱水，供夏季空調和 冬季采暖使用。
 組循環系統工作原理。機組以燃油（或燃?xì)猓{溫?zé)煔鉃楦邏喊l(fā)生器熱源，溶液在髙、低壓 發生器和吸收器間串聯流動。夏季開啟閥Ve,關閥閥vk，通過蒸發器和冷卻盤管組成的冷 水冋路向空調環境供冷。同時通過冷卻水回路向大氣環境排放空調熱負荷及循環的補償熱 能。冬季關閉閥V”開啟閥vh,將吸收器、冷凝器與冷卻塔脫開，使加熱盤管與之連接， 形成冷卻水回路切換成熱水回路，向采暖環境供熱。此時冷卻水回路和冷水回路停止工作。 來自加熱盤管的工作熱水進人吸收器盤管內，被由低壓發生器來的溶液在管外噴淋加熱而升 溫。然后再進人冷凝器盤管內，被來自低壓發生器冷劑蒸氣再次加熱，繼續升溫后，送回加 熱盤管供采暖使用。同時冷凝器中凝結的冷劑水返回低壓發生器，完成溶液的稀釋過程。
循環的各熱力過程如圖5-9所示的溶液k-e圖所示。
直燃式溴化鋰吸收式制冷循環工作原理與兩效溴牝鋰吸收式制冷循 環基本相同，的差別在于前者采用直接燃燒燃料作為高壓發生器的 熱源，在熱力計算中除高壓發生器要考慮
 印刷電路板檢測設備二箱式冷熱沖擊老化柜安全保護措施:
★、工作室超溫;
★、制冷機超壓;
★、制冷機過載;
★、制冷機油壓;
★、加熱器短路、過載;
★、系統漏電保護;
印刷電路板檢測設備二箱式冷熱沖擊老化柜空氣調節系統:
★、強制通風內平衡調溫法（BTC）,該方法即指在制冷系統連續工作的情況下,控制系統根據設定之溫度點通過P.I.D自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡;
★、內置空調間、循環風道及長軸離心式通風機,使用高品質的制冷機和能量調節系統,通過通風機進行有效的交換,達到溫度變化之目的。通過改善空氣的氣流,提高了空氣流量及與加熱器和空氣表冷器的熱交換能力,從而大幅改善了試驗箱的溫度均勻度;
★、加熱方式：選用鎳鉻合金電加熱器,升溫快穩定性好;
印刷電路板檢測設備二箱式冷熱沖擊老化柜降溫系統：
★、制冷劑：采用DUPONT公司R404A（高溫循環）、R23（低溫循環）;
★、采用風冷式冷凝器;
★、冷媒使用高穩定性的R404、R23環保冷媒;
★、制冷系統采用二元冷凍（復疊式）快速、穩定;
★、蓄熱區、蓄冷區采用多翼式循環風扇、強制風量對流、提高均勻溫度效果;
★、冷熱區與測試區皆采用PID+SSR微電腦控溫、自動演算達到控制精度;
★、輔助件：膨脹閥（美國SPORLAN）,電磁閥（意大利CASTEL）、過濾器（美國SPORLAN）、壓力控制器（英美RANCO）、油分離器（歐美ALCO）等制冷配件均采用進口件;
★、配有自動及手動除霜回路;
★、U-TYPE鱔片式高速加熱電熱管;
★、內螺旋式K-TYPE冷媒銅管;
★、原裝進口省電型高效率壓縮機組；
★、斜率式FIN-TUBE蒸發器;
★、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元器件;
