正航儀器設備技術整理試驗管路軸流式鼓鳳機和壓縮機熱力試驗管路
1.試驗管路
試驗管路一律采用圓管，其尺寸、形狀及表面要求應符合下述規定。
1.1進氣和出氣試驗管路的截面積，應盡可能分別與壓縮機進、出口法蘭端面的面積相同。若不同時，應另用錐形接頭連接。
1.2進氣試驗管路用收斂錐形接頭，其兩截面面積比不超過1.O~I.30
1.3出氣試驗管路用收斂或擴散形接頭，其兩截面面積比不超過O. 7'~1. 3 0
1.4錐形接頭外形尺。I 見GB/T 1236 中的規定。
1.5進、出氣試驗管路的內壁面應是平整、無塵垢和元起皮的光潔管壁，管路長度應分別符合圖l~圖9 的規定。
2.進、出氣試驗管路上應分別設有供測量靜壓和溫度的測量孔。
2.1測量靜壓的孔:在管路指定的同一截面壁上，沿圓周方向均布鉆4 個孔。該孔須垂直于管壁，管與孔交界的內壁面周圍須平滑，無毛刺.不致產生堵塞。根據氣體的具體情況，孔的在徑應盡量小，其不得超過3 mm"
2.2測量溫度的孔在管路指定的同截面壁上，沿圓周方向均布鉆4個孔，每個孔與測靜壓的孔等距錯開45°
2.3 靜壓測量點的動企巨大于升壓5% 時，應在靜壓孔下游截面上沿圓周方向間隔90°位置鉆2 個孔，供安裝動壓管用。
2.4整流器和多孔板
2.5整定管路內氣流用的整流器分井字形和多fL形兩種.其外形尺寸見GB/T 1236 的規定。

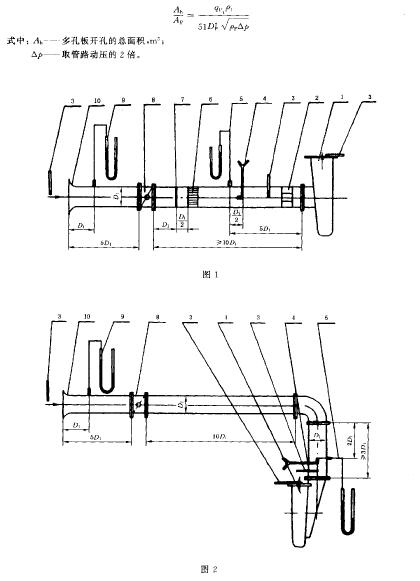

4.4.2 多孔板
多孔板上的fL 數1且不少于500個/m2 ，并且在整個板上的孔數不得少于50 個，其化的總面積與管
路截面積之比，由下式確定:
