正航儀器設備技術整理離心和軸流式鼓鳳機和壓縮機熱力性能試驗
范圍
1.1本標準規定了離心和軸流式鼓風機和壓縮機熱力性能試驗的試驗方法。
1. 2 本標準適用于制造廠對壓比大于1.15，氣體物性參數為己知的離心和軸流式鼓風機、壓縮機和排氣機(以下簡稱壓縮機)的熱力性能試驗。
1.3 通過試驗和計算確定設計條件下壓縮機的熱力性能參數·
a) 壓縮機的進口容積流量;
b) 壓縮機的升壓或壓比
c) 壓縮機的軸功率
d) 壓縮機的效率;
e) 壓縮機的喘振極限。
由上述性能參數繪制壓縮機在設計轉速下的流量與升壓(或壓比)、軸功率及其效率闊的相互關系曲線；如果壓縮機分段(缸)試驗時.則其性能可以用各段(缸)性能曲線表達，或者用由各段(缸)性能曲
線疊加而得到整機性能曲線表達。
1.4 本標準推薦的測量?jī)x表和測量方法是限度的要求，并不限制使用其他同等或更高精度的測量
儀表和測量方法。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性.
GB/T 1236-1985 通風機空氣動力性能試驗方法
GB/T 2624一-1993 流量測量節流裝置用孔板、噴嘴和文丘里管測量充滿圓管的流體流量
3 符號和說明

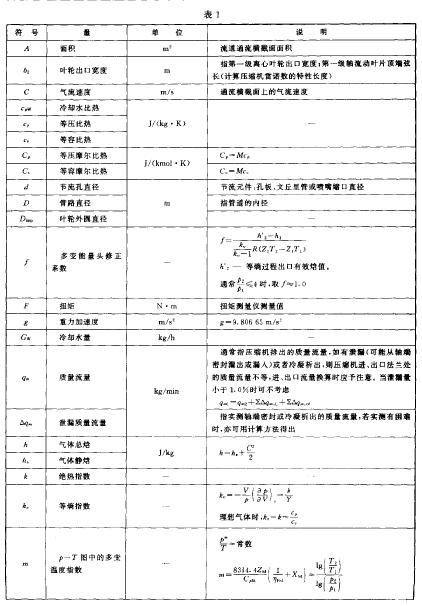

本標準所用符號列于表1.符號的腳注列于表2。
