1.高溫拉伸試驗
1.1試樣尺寸
板狀試件高溫拉伸試驗的試樣尺寸按GB 4338 ，采用do =5 mm 的圓形比例試樣。
2.試驗方法
高溫拉伸試驗的試驗方法按GB 4338 ，試驗溫度按焊件的設計要求。
2.1合格標準
高溫拉伸試驗的合格標準為:焊接接頭的抗拉強度和屈服點不低于試驗溫度下母材規定值的下限。
3.全焊縫金屬拉伸試驗
3.1試樣尺寸

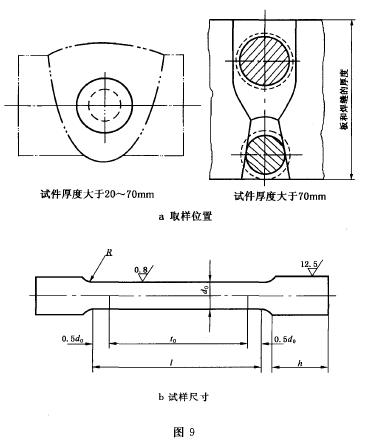

全焊縫金屬拉伸試驗的試樣尺寸按圖9 ，試樣標距部分的直徑d。應取焊縫橫斷面內許可的值，但不大于20 mm 。圖9 中，過渡圓弧半徑R=0.5do ， 標距長度lo=5doo

4.試驗方法
全焊縫金屬拉伸試驗方法按GB 228 的規定。
5.合格標準
全焊縫金屬拉伸試驗的合格標準為z
a. 抗拉強度
焊縫金屬的抗拉強度不低于母材規定值的下限，如果母材抗拉強度規定值的下限大于490 N/m時，并且焊縫金屬的屈服點高于母材規定值的下限，則允許焊縫金屬的抗拉強度比母材抗拉強度規定值的下限低19.6 N/mm2
b. 伸長率
焊縫金屬的伸長率不小于母材規定值的80% 。
彎曲試驗
6.1試樣尺寸
6.2彎曲試驗試樣的厚度δ 和寬度b 按圖10 和表2 ，試樣長度J 根據試樣厚度、彎芯直徑和試驗裝試樣拉伸面的兩棱角應修成半徑不大于2 mm 的圓角，拉伸面上焊縫兩側中至少一側的母材應保持原始表面，但允許用機械方法除去管子和焊縫表面的不平整部分。
