正航儀器蝸桿減速器加載試驗方法
1 主題內容與適用范圍
本標準規定了傳遞動力用蝸桿減速器（以下簡稱蝸桿減速器）加載試驗的一般要求、試驗臺與測試裝置、加載試驗方法及數據處理等。
本標準適用于蝸桿減速器的產品定型及質量鑒定、科研樣機的整機加載性能試驗。被試減速器的蝸桿轉速不超過1500 r/min，蝸桿副嚙合的平均滑動速度不超過17 m/s。
2 引用標準
GB 6404齒輪裝置噪聲聲功率級測定方法
GB 8543驗收試驗中齒輪裝置機械振動的測定
3 試驗件的一般要求
3.1試驗件為待出廠的產品或樣機。試驗（或抽樣）臺數按試驗?zāi)康募跋鄳?yīng)要求決定。
3.2主要零件的材料、熱處理、機械加工等均應符合規定的技術要求，經檢驗合格并應有檢查記錄。必要時在試驗前核查生產檢驗記錄或抽檢其主要項目。
4 試驗臺及測試裝置
4.1加載驗測臺
試驗臺的驅動與加載方式，應優先采用能耗較低的液壓或電加載的功率流封閉式。對試驗臺的主要要求：加載轉矩和轉速穩定，波動應不超過5%；運轉中根據要求能夠加載卸載，運轉平穩。
4.2負載與轉速測量儀器

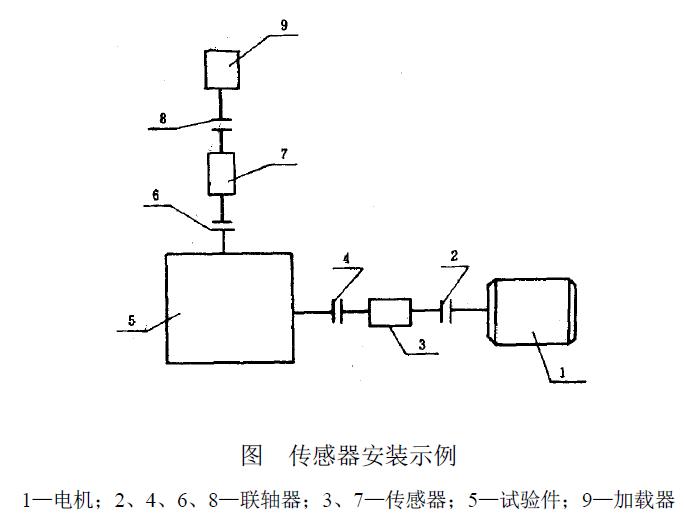

儀器儀表類型、規格、量程、精度應與試驗要求相適應，測試項目為加載轉矩（功率）、轉速，測試誤差應不超過讀數的1%。優先采用轉矩轉速傳感器與轉矩轉速測量儀。應在被試減速器的轉入、輸出軸端各裝一臺傳感器，直接測量試樣（僅附加聯軸器）的輸入、輸出轉矩（功率）、轉速，如下圖。
4.3安裝調試
全部試驗裝置（不包括電控電源設備）應安裝在同一（或組合）平臺上，要求各部件找水平、對中，系統運轉靈活。先進行靜調零，然后進行動調零，調零后允許儀器轉矩顯示值多位讀數的前幾位均為零，末位數不大于4。
脫開聯軸器6（見圖），可測定試件5 的空載轉矩。
4.4溫度、噪聲、振動的測試儀器
減速器的油池溫度和軸承溫度的測試，應采用經計量部門鑒定合格、量程為150℃的半導體點溫計或數字式溫度計。
噪聲儀和測試方法應符合GB 6404的規定。
振動測試儀器和測試方法應符合GB 8543的規定。
