商壓組合電器配電室六氟化硫環境監測系統
1 范圍
本標準規定了高壓組合電棍配電室六氟化硫環境監測系統(以下簡稱系統)的組成與命名、技術要求、試驗方法、梭驗規則、標志、包裝、運輸和貯存。
本標準適用于電廠、變電站的高壓開關配電窒以及高壓開關生產車間環境中監測六氟化硫濃度、氯氣含量是、溫度、潑皮的版測系統。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根攪本標準達成協議的各方研究是否可使用這些文件的簸新版本。凡是不注日期的引用文件，其愚新版本適用子本標準。
GBff 191-2000 包裝儲運閣示標志(eqv ISO 780, 1997)
GB 9969.1998 工業產品使用說明書總則
GBrr 14436一1993 工業產品保證文件總則
GB/T176262006 電磁兼容試驗和測量技術靜電放電抗擾度試驗(idt IEC 61000中2 ，
2001)
GB/T17626.3…2006 磁兼容試驗和測量技術射頻電磁場輻射抗擾度試驗(idt IEC
610004-3, 2002)
3 六氟化硫氣體的一般性質
3.1 物理性質
六氟化硫氣體的分子式為SF6、分子較為146.ü7、分子直徑為4.56X lQ-lOm,
六氟化硫氣體在常溫常壓下里氣態，在20'C 和10 1.325kPalJ才的密度為6.16均1m3 ( 約為空氣的5倍)。
六氟化硫氣體的臨界淄度為45.6'C ，絞盡縮而液化，淄常以液態裝入鋼瓶運輸。
純凈的六氟化硫氣體毫無色、無色、無嗅、無主器和不可燃的。
3.2 電氣性質
六氟化硫是負電性氣體，有吸附自由電子的能力，具有良好的滅弧和絕緣性能。在10 1.325kPa大氣壓力下的均勻電場中，六氟化硫氣體的耐電壓強度約為氯氣的2.5倍。
純凈的六氟化硫氣體是…種物理化學位能穩定的氣體，在電弧作用下會分解，當溫度達到8∞K-1000K時開始少最分解，~溫度達到4∞OK以上時，大部分的分解物為硫和氟的單陳子。電弧熄滅后，絕大部分分解產物又重新綜合成穩定的六氟化硫分子。其中極少量的分解物，在2重新結合的過程中與游離的金屬原子、水利氯發生化學反應，產生金屬氟化物及氛、硫的氟化物，有些分解物是有糠的。經驗
襲明，工作人員在即便是含有非常微量的分解物的環境中，也會感到刺鼻或不舒服的氣味，對弊、口、良等有明顯的剌激。這種反應在有明1æ中海反應之前的幾秒鐘內就會產生。
4 組成與命名
4.1 組成
4.1.1 采集裝置
包括六氟化疏氣體采集糕、六氟化硫氣體濃度變送糕、氧氣變送器、激度變送禱‘~度變送器以及檢測是否有人員進入配電蜜的紅外傳感榕等。
4.1.2 且在接班機裝黛
究成數據顯示、報瞥數據有儲、發送控制指令、報警控制、報警查詢等。當有報警信號發出時，系統Iifl.能夠自動啟動風機排風，排風時間可靈活設定。
4. 1.3 報警裝置
~配電烹環境中六氟化硫氣體濃度、混度數值高于設定的報警債或氧氣含量低于設定的報警值時，設備輸出報警信號，并能發出聲光警示，提醒有關人員注意，并采取進一步措施。
4.2 命名

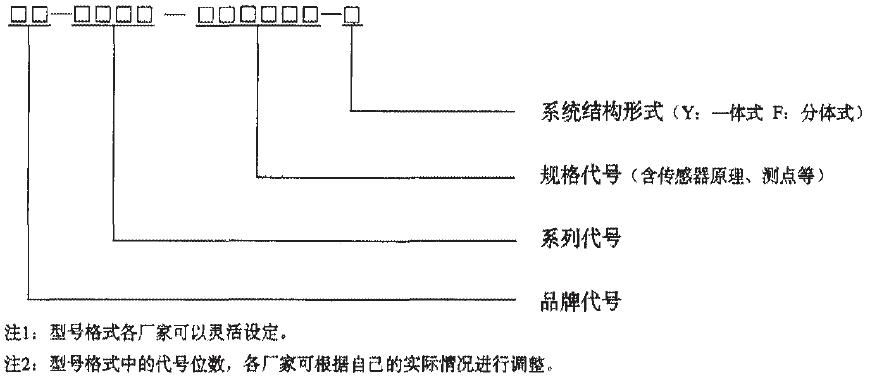

型號按以下標記：
