拉刀切削性能綜合評定方法

1 主題內容與適用范圍
本 標 準 規定了圓拉刀、矩形花鍵拉刀、漸開線花鍵拉刀、鍵楷拉刀切削性能綜合評定試驗方法、評定指標和評定方法.
本標準適用于高速鋼拉刀的等級評定、對比試驗及質量驗收。
2 引用標準
GB 699 碳素結構鋼技術條件
G B 3077 合金結構鋼技術條件
GB 3831 圓拉刀技術條件
GB 4680 卜式內拉床精度
GB 5102 一漸開線花鍵拉刀技術條件
GB 6472 立式內拉床精度
GB 9943 高速工具鋼棒技術條件
GB/T 14329 鍵槽拉刀
ZB J41 008 矩形花鍵拉刀技術條件
3 試驗方法
3.1 刀具
3.1.1 刀具技術要求
a. 試 驗 11』的圓拉刀技術條件應符合GB 3831的規定.
b. 試 驗用的矩形花鍵拉刀技術條件應符合ZB J410 08的規定。
c. 試 驗川的漸開線花鍵拉刀技術條件應符合GB 5102的規定.
d. 試 驗用的鍵橋拉刀技術條件應符合GB/T 14329的規定.
3.1.2 刀具幾何參數
試驗用拉刀的前角推薦為10度-18度，后角為1度~4度
3.1.3 刀具規格
試驗用拉刀規格范圍推薦如下:
a. 圓拉刀為0 18^-50 H7級.
b. 矩形花鍵拉刀為6鍵和8鍵，小徑0 18^-42,鍵寬公差H 11級。
c. 漸開線花鍵拉刀為校數1.5^4,壓力角300.齒數14 22、內花鍵齒柳公差帶7H級。
d. 鍵柳拉刀為鍵寬6^-12J s9 級.
t述各種拉刀拉削長度為30^-50m m.
若采用其他規格拉刀進行試驗，可參照本標準執行.
3.1.4 刀具材料
試驗用的拉刀材料為W6Mo5Cr4V2或其他同等性能的高速鋼，技術條件應符合GB 9943的規定.
3.2 試坯
3.2.1 試坯材科
試 坯 材 料推薦采幾】20CrMnTi,4 0Cr和45鋼。20CrMnTi和40Cr其技術條件應符合GB 3077的規定.45鋼其技術條件應符合GB 699的規定。
3.2.2 試坯的熱處理
試坯 采 用 的熱處理工藝按附錄A(參考件)。試坯材料應AI同一爐號‘同一塊試坯的硬度不均勻性不得超過10 HB.

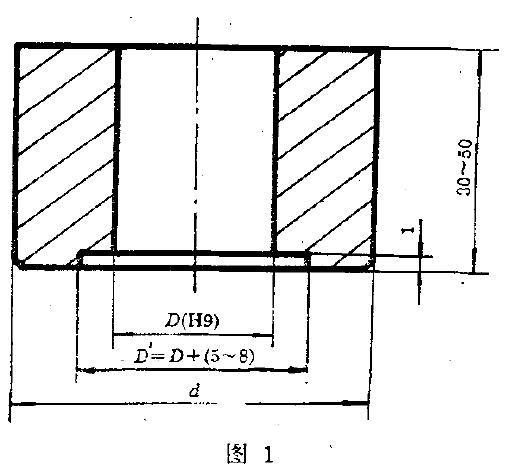

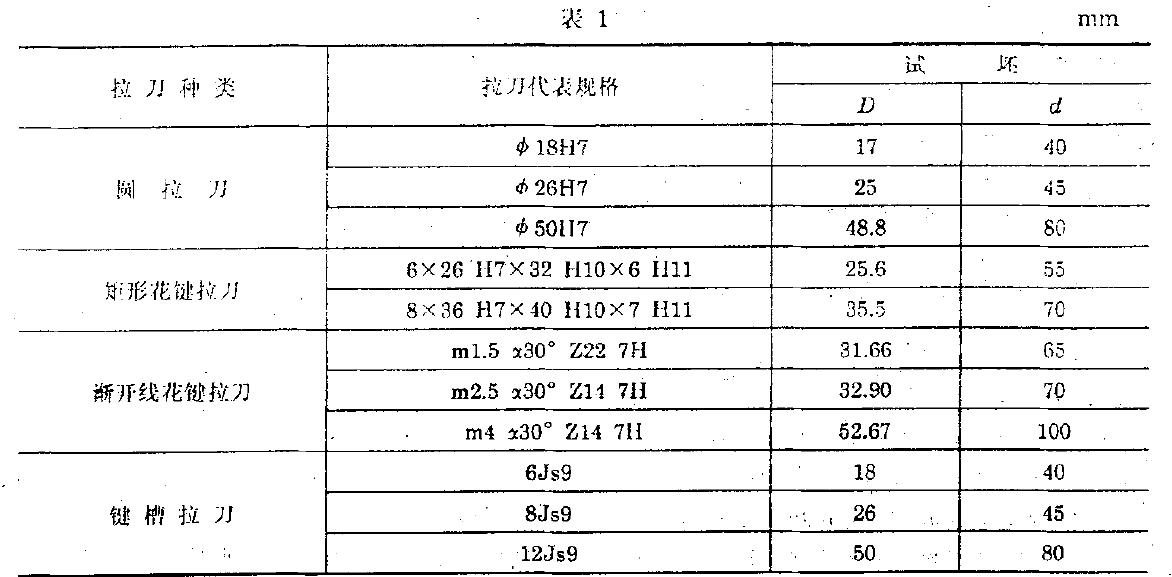

3.2.3 試坯尺寸見圖1和表1.
