研究室內的溫度場通常有兩種方法：一是研究室內的平均溫度，另一種是研究室內具體區域內各點的溫度。平均溫度只能大致的反映車間內的總體溫度情況，不能對針對于某些特殊位置和均勻性進行分析，而恒溫恒濕對溫度主要就是要求各點的溫、濕度滿足工藝要求，同時又有均勻性的要求。因此本文將采用第二種研究方法，重點是生產工藝所在的區域。

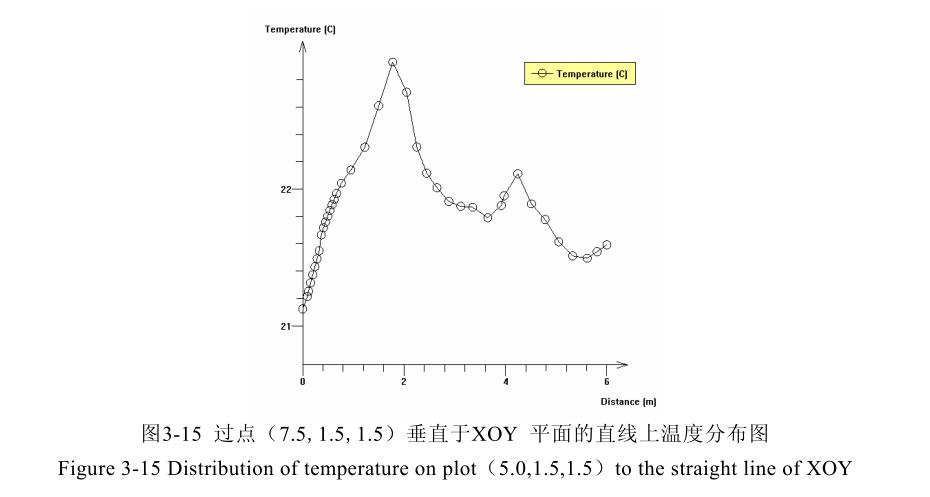

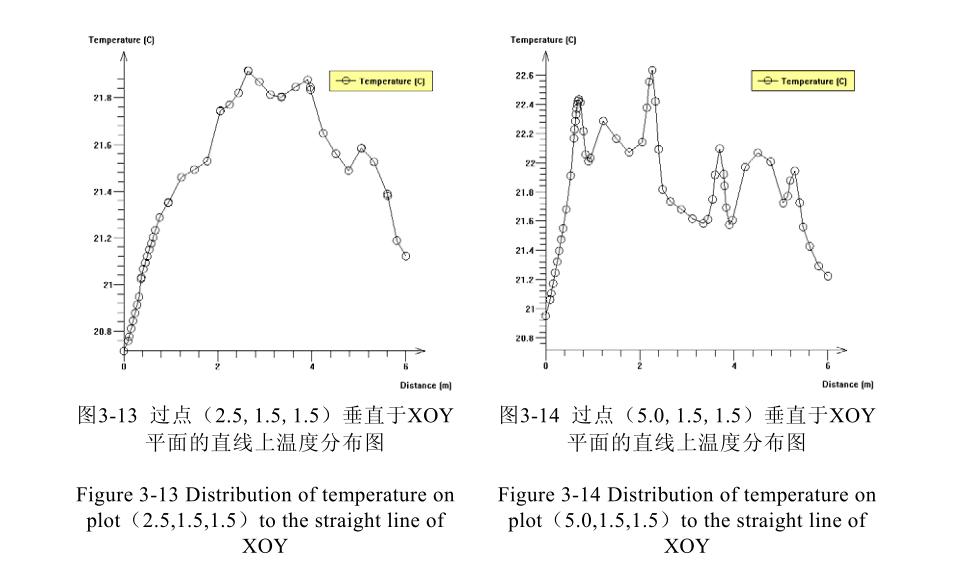

首先，通過切片圖，截取工作面上的溫、濕度場，分析工作區的溫、濕度情況是否滿足工藝要求。然后，通過曲線圖分析工作面上一條直線的溫、濕度變化情況。分析溫度與濕度的均勻性。圖3-10是工作面的溫度分布圖，圖3-11~圖3-15是恒溫恒濕車間內六臺機床工作面上的五條直線的溫度曲線圖。

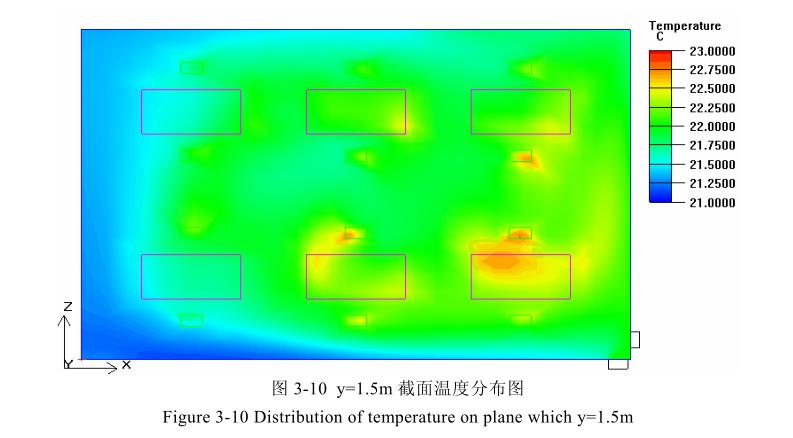

由圖3-10可以看出，左側壁面附近的溫度比較低，部分工作區的溫度要求沒有達到。右下角的機床上空的溫度偏高。其他區域基本在22℃左右。

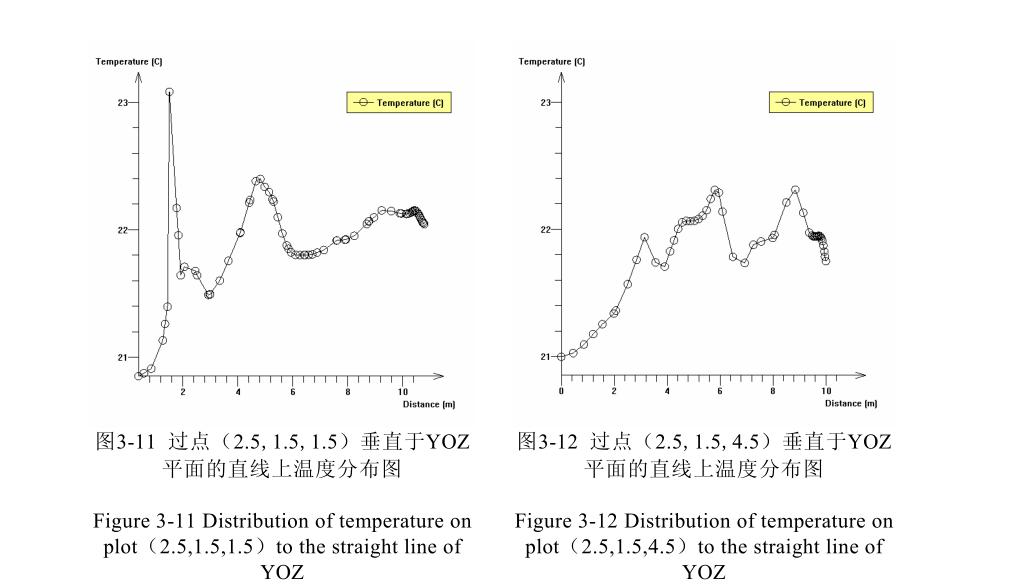

從圖3-11可以看到，工作區內的點（2.0,1.5,1.5）的溫度超出23℃。對比圖3-11~圖3-15這五張圖，變化的趨勢一致，但是各自的波動卻有很大的不同。說明在這種通風方式下，溫度分布不均勻。http://www.dgzhenghang.cn
