一、主要零部件的結構
螺桿式制冷壓縮機的主要零部件包括機殼、轉子、軸承、平衡活塞、軸封及輸氣量調節裝置等。
1.機殼

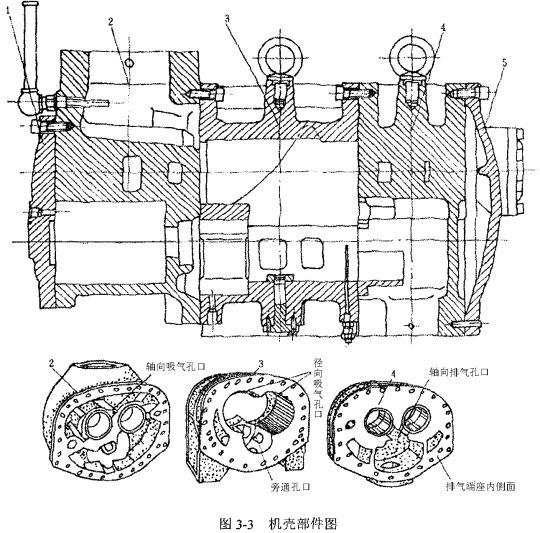

螺桿式制冷壓縮機的機殼一般為剖分式。它由機體（氣缸體）、吸氣端座、排氣端座及兩端端蓋組成，如圖3-3所示。





1—吸氣端蓋2—吸氣端座3—機體4—排氣端座5—排氣端蓋



2.轉子
轉子是螺桿式制冷壓縮機的主要部件。如圖3-4所示，常采用整體式結構，將螺桿與軸做成一體。






1—陰螺桿2—陽螺桿

3.軸承與油壓平衡活塞
螺桿式制冷壓縮機屬高速重載。為了保證陰、陽轉子的定位及平衡軸向力和徑向力，必須選用高精度、高速、重載的軸承和相應的平衡機構，確保轉子可靠運行。
一般說，低負荷、小型機器中，多采用滾動軸承；高負荷、大中型機器中，多采用滑動軸承。為了平衡部分或全部軸向力，通常用一個平衡活塞來達到這一目的。圖3-5所示為一個油壓平衡活塞的結構。
4.軸封
制冷系統的密封至關重要，因此在開啟螺桿式制冷壓縮機的轉子外伸軸處，通常采用密封性能較好的接觸式機械密封，它主要有圖3-6所示的彈簧式和圖3-7所示的波紋管式兩種。

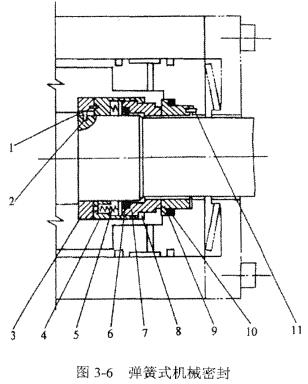

1、2—傳動銷3—傳動套4—彈簧座5—彈簧6—動環輔助密封圈
7—動環8—卡環9—靜環10—靜環輔助密封圈11—防轉銷

5.輸氣量調節滑閥

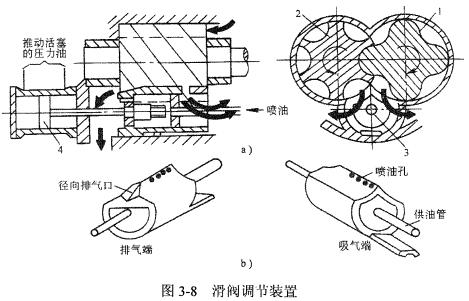

輸氣量調節滑閥是螺桿式制冷壓縮機中用來調節輸氣量的一種結構元件，雖然螺桿式制冷壓縮機的輸氣量調節方法有多種，但采用滑閥的調節方法獲得了普遍的應用。如圖3-8a所示。

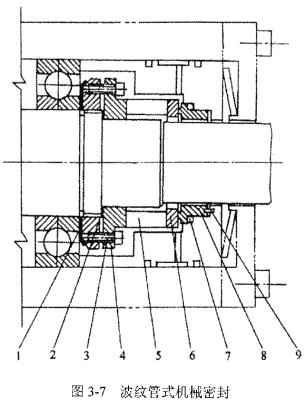

1—鎖緊螺母2—密封墊片3—螺釘4—傳動套5—波紋管6—動環7—靜環輔助密封圈8—靜環9—防轉銷






a)滑閥工作示意圖
b)b)滑閥結構示意圖1—陽轉子2—陰轉子3—滑閥4—油壓活塞

6.噴油結構
螺桿式制冷壓縮機大多采用噴油結構。如圖3-8b所示。

7.聯軸器
開啟螺桿式制冷壓縮機通過聯軸器與電動機相聯。http://www.dgzhenghang.cn
