一、拉術特性

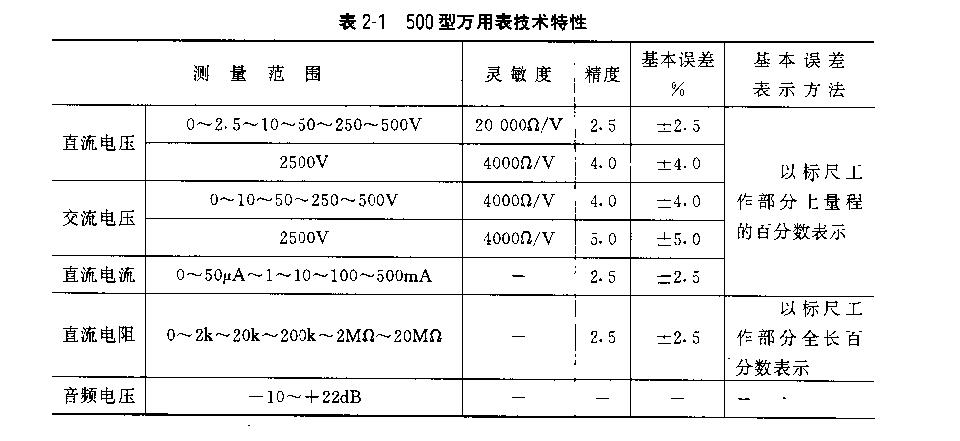

500型萬用表的主要技術特性見表2—1







二、工作原理
500型萬用表的總電路圖見圖2—13，當轉換開關置于不同位置時，可組成不同的測量電路，下面分別加以說明。
1．直流電流測量電路

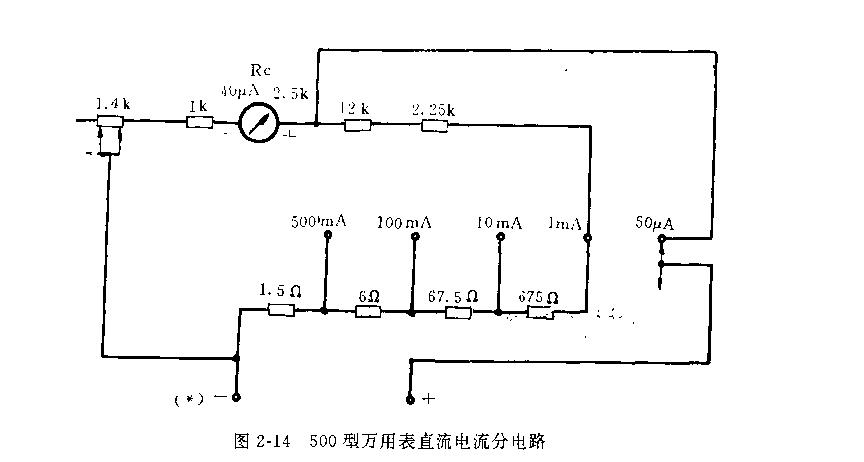

將萬用表左面轉換開關置于A擋，右面轉換開關置于任意一個電沉絲程擋，就可組成圖2—14的直流電流測量電路。




圖2—14中l(wèi)k61電阻和可調電阻1.4k始終與表頭串聯，用作溫度補償。其余電阻都作為分流吧阻接成閉路式。當量程為50兆時，全部電阻作為分流電阻，包括12k和2.25k愿兩電阻在內。在其余量程時，均把分流電阻的一部分串接在表頭文路，而將實際的分流電阻減少，所以轉換開關置于不同的量程檔位，即可改變電流的量程。
2．直流電壓測量電路

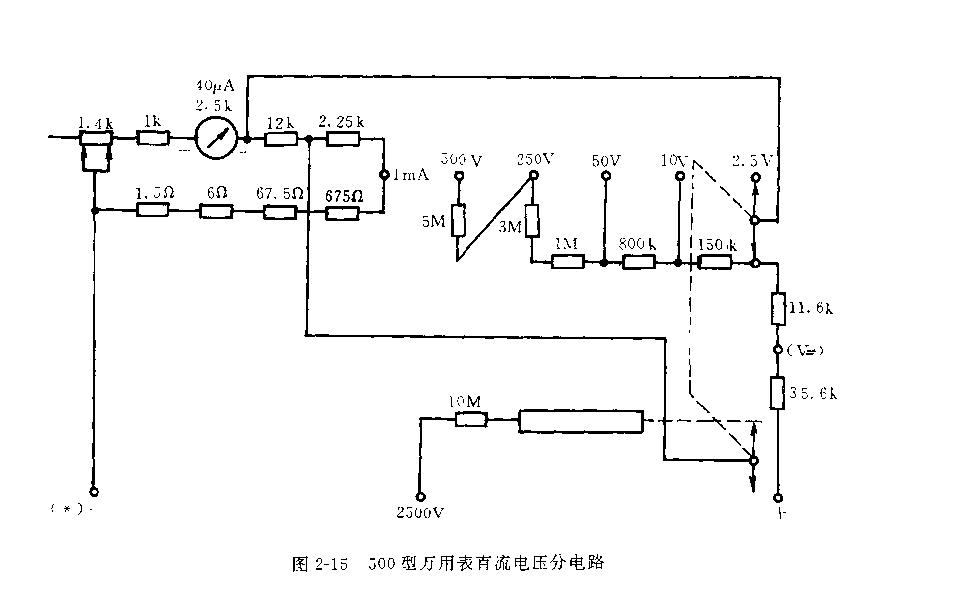

測量直流電壓時，可將萬用表的右面轉換開關置于v位置，左面量程選擇開關置于直流電壓的任意一個擋。這時測量電路組成圖2—15的形式。

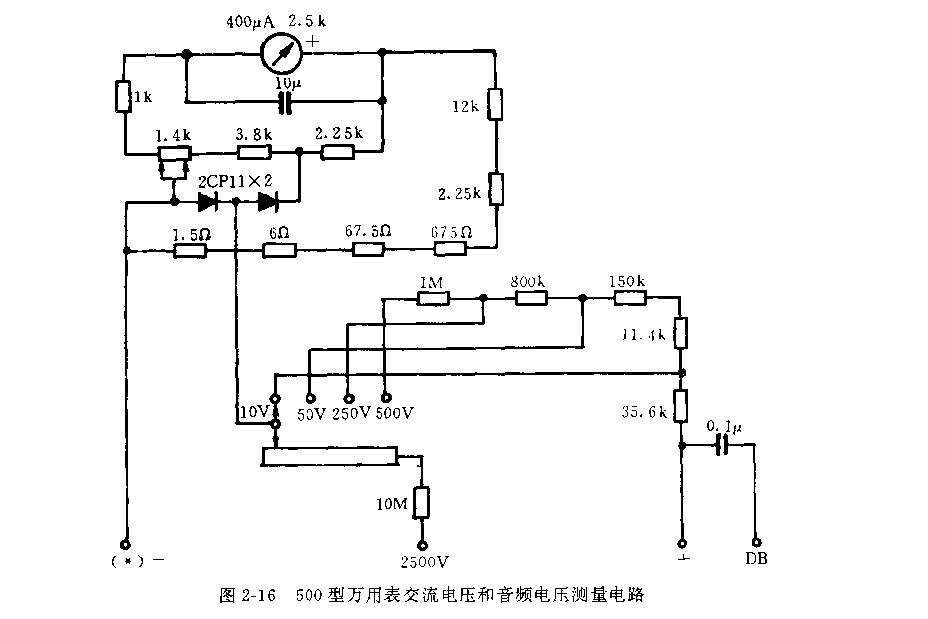

測量交流電壓，可將有面轉換開關置于V位置，左面量程選擇開關旨于交流電壓的任意一個擋，這時測量電路組成圖2—16的形式，




這就是聞減小附加電阻的辦法，補償由于整流效率低所導致的表頭電流下降，做到測交流電壓與測直沉電壓時的刻度基本一致。測2500v交流高壓，聞專配的10Mo時加電阻。被測高壓接于“2500v”和“*”兩個插孔之間，量程開關可置于10一500v任意一擋。此外，表頭并聯一個10PF電解電容，聞來平滑整流后的脈動電壓，使萬聞表測低于10Hz的低頻時，指針不至抖動。
3．音頻電壓測量電路

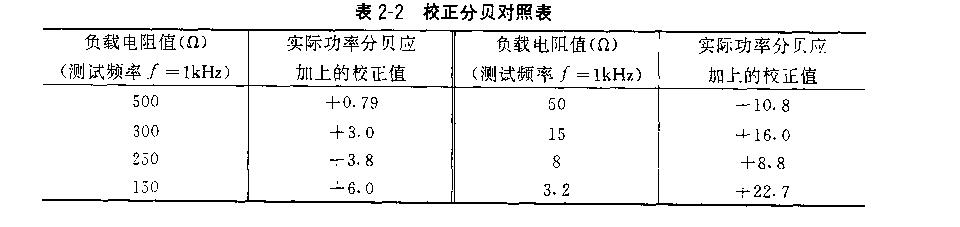

測量音頻電壓的電路聞的仍是測量交流電壓力測量電路，不同的是由“dH”與“x”兩個插7L接入被測電平。為了防止直流分量竄入儀表，用一個0.1伏電容隔離直流，測量電路仍如圖2—l 6所示。dB到度是以10V擋為標準進行的，當改用其它交流電壓擋測高電平時，要在d蓖標尺讀數的基礎上，再加上附加d8，ioo型萬聞表的附加dB值見表2—2。http://www.dgzhenghang.cn
