一、試驗(yàn)的執(zhí)行
按照室溫階段→潮濕階段→干燥階段的流程順序進(jìn)行試驗(yàn)，每天按照這樣的方式循環(huán)進(jìn)行試驗(yàn)直到達(dá)到標(biāo)準(zhǔn)規(guī)定的循環(huán)數(shù)。按照試驗(yàn)需求者的意愿，試驗(yàn)在周末時也可以繼續(xù)進(jìn)行從而減少滿足規(guī)定循環(huán)數(shù)及質(zhì)量損失要求的總時間。
二、鹽霧噴灑
在室溫階段對樣品進(jìn)行鹽水噴灑，每一次鹽水噴灑都要使用噴灑裝置噴灑樣品及質(zhì)量損失片直到所有的區(qū)域都已完全濕潤。噴灑鹽水的量要保證它能夠?qū)⒅耙淮螄婌F在樣品表面殘留的鹽分沖刷干凈。在室溫階段開始時就進(jìn)行次噴灑。之后的每一次噴灑，當(dāng)指定時，應(yīng)當(dāng)在之前一次噴灑后約1.5小時時進(jìn)行噴灑以確保有足夠的時間讓樣品干燥。兩次噴灑之間至少要間隔1個小時。
三、試驗(yàn)監(jiān)控
在整個試驗(yàn)過程中按照表2中給出的損失片移除頻率要求，在相應(yīng)的循環(huán)時將損失片從試驗(yàn)箱中取出稱重來計算質(zhì)量損失值以監(jiān)控腐蝕情況。取出損失片時，從其支架的每一端各取下一片試片，將其表面的腐蝕物清理干凈進(jìn)行稱重，取質(zhì)量損失值的平均值。雖然在整個試驗(yàn)的過程中腐蝕速率會發(fā)生變化，但是可以采用線性的假設(shè)來計算質(zhì)量損失值是否符合要求。
1、損失片腐蝕物的去除
及損失值計算稱重之前用溫和的砂或珠以80±10psi的壓力噴射質(zhì)量損失片以去除其表面的腐蝕產(chǎn)物（見圖3）。將質(zhì)量損失片表面的砂礫清理干凈后進(jìn)行稱重，按照以下公式計算質(zhì)量損失值：質(zhì)量損失值=初始質(zhì)量-腐蝕暴露后質(zhì)量
2、質(zhì)量損失值比較
將測得的質(zhì)量損失值和目標(biāo)值進(jìn)行比較。對于試驗(yàn)中間過程的質(zhì)量損失目標(biāo)值的是以其已完成循環(huán)數(shù)和最終循環(huán)數(shù)（見表1）的線性關(guān)系，從最終目標(biāo)值（見表1）中計算出來，以克為單位。對于各種不同試驗(yàn)條件質(zhì)量損失值與損失片的厚度成函數(shù)關(guān)系。試驗(yàn)必須實(shí)施質(zhì)量損失值達(dá)到標(biāo)準(zhǔn)規(guī)定的數(shù)值。而達(dá)到規(guī)定質(zhì)量損失值的所需的循環(huán)數(shù)在表1給出了規(guī)定。注意:本節(jié)試驗(yàn)監(jiān)控中所定義的流程中規(guī)定的質(zhì)量損失片的質(zhì)量損失值可以用來檢查試驗(yàn)的進(jìn)程以及確保試驗(yàn)在正確的進(jìn)行。腐蝕質(zhì)量損失值的增加應(yīng)該與文件中規(guī)定的暴露值一致。當(dāng)測得的質(zhì)量損失值沒有落在表1中對應(yīng)循環(huán)所規(guī)定的目標(biāo)區(qū)間時，那么試驗(yàn)如果需要繼續(xù)進(jìn)行，在繼續(xù)進(jìn)行試驗(yàn)之前，造成質(zhì)量損失值不達(dá)標(biāo)的原因必須被調(diào)查出來并且加以糾正。
3、試驗(yàn)加速
室溫階段到潮濕階段、潮濕階段到干燥階段的溫度及濕度的變化時間對于試驗(yàn)的加速有著重要的影響（這是因?yàn)樵谵D(zhuǎn)換階段腐蝕率是的）。一般來說，從室溫階段變化到潮濕階段的時間應(yīng)在1小時左右，從潮濕階段變化到干燥階段的時間應(yīng)在3小時左右?？梢酝ㄟ^調(diào)節(jié)轉(zhuǎn)換時間來為試驗(yàn)進(jìn)行加速或者減速從而使腐蝕質(zhì)量損失達(dá)標(biāo)。任何關(guān)于轉(zhuǎn)換時間的偏離需要獲得相關(guān)部門的認(rèn)可并將偏離記錄在試驗(yàn)結(jié)果中。轉(zhuǎn)換時間包括在規(guī)定的暴露周期里。
4、外觀腐蝕檢查
樣品需要在預(yù)定的循環(huán)結(jié)束后根據(jù)GMW15356、GMW 15357、GMW 15358、GMW15359的要求進(jìn)行腐蝕檢查并拍照。樣品可能需要根據(jù)ASTMD610或者試驗(yàn)需求者和測試者協(xié)商的其他具有可比性的標(biāo)準(zhǔn)進(jìn)行腐蝕百分比的評級。當(dāng)試驗(yàn)樣品的上的塑料部分也已經(jīng)受試驗(yàn)，則塑料部分出現(xiàn)的變色、退化、粘結(jié)失效（分層）需要關(guān)注并記錄。當(dāng)樣品表面需要劃線時，根據(jù)GMW15282中規(guī)定的方法進(jìn)行劃線。這個標(biāo)準(zhǔn)中也包括了劃線部位腐蝕蠕變的測量方法。
5、試驗(yàn)后功能檢查

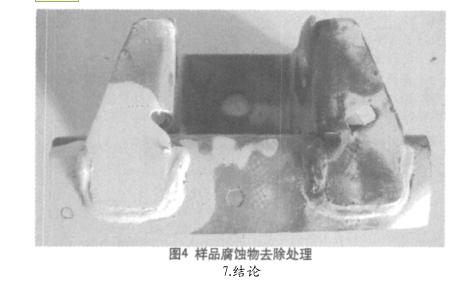

試驗(yàn)后樣品需要用干凈的自來水進(jìn)行沖洗，等水干后再對樣品進(jìn)行評判。試驗(yàn)后功能分析可能涉及切割、放大鏡分析、腐蝕物去除（方法同質(zhì)量損失片腐蝕物去除）后的測定基體金屬腐蝕的深度及范圍。





通用汽車公司GMW14872-2010標(biāo)準(zhǔn)的發(fā)布，將汽車產(chǎn)品的耐腐蝕的要求提到一個更高的水平。該標(biāo)準(zhǔn)與其他一些循環(huán)腐蝕試驗(yàn)標(biāo)準(zhǔn)相比有兩個非常顯著的特點(diǎn)。
，它對不同試驗(yàn)階段的轉(zhuǎn)換時間作出了規(guī)定。如潮濕階段1小時內(nèi)完成轉(zhuǎn)換，干燥階段3小時內(nèi)完成轉(zhuǎn)換。而且將轉(zhuǎn)換時間的長短對試驗(yàn)結(jié)果的影響也作出了說明，以便標(biāo)準(zhǔn)的使用者對試驗(yàn)過程中出現(xiàn)的腐蝕質(zhì)量損失值偏移作出調(diào)整。這在其他一些標(biāo)準(zhǔn)中是沒有的，如VDA621-415標(biāo)準(zhǔn)中，僅規(guī)定了三種試驗(yàn)狀態(tài)，但是對三種試驗(yàn)狀態(tài)的轉(zhuǎn)換沒有提出要求，那么使用一臺多功能的循環(huán)腐蝕試驗(yàn)箱自動轉(zhuǎn)換狀態(tài)實(shí)施試驗(yàn)和采用三臺單一功能的試驗(yàn)箱由人工轉(zhuǎn)換實(shí)施試驗(yàn)，其結(jié)果會有相當(dāng)大的差異。
第二，它引入了標(biāo)準(zhǔn)物質(zhì)作為試驗(yàn)有效性的監(jiān)控手段。試驗(yàn)的整個實(shí)施過程中，試驗(yàn)人員除了要監(jiān)控試驗(yàn)箱的各項(xiàng)參數(shù)在標(biāo)準(zhǔn)規(guī)定的范圍之內(nèi)，還要通過周期性的質(zhì)量損失片質(zhì)量損失值的監(jiān)控來確保試驗(yàn)的確是在正確的狀態(tài)下運(yùn)行。減少了欠試驗(yàn)或過試驗(yàn)的可能性，更減少了這兩種情況帶來的后遺癥及風(fēng)險。在VDA621-415只有其中一個狀態(tài)中性鹽霧狀態(tài)D IN50021標(biāo)準(zhǔn)中有腐蝕質(zhì)量損失值的要求，但是針對整個VDA621-415循環(huán)，沒有這方面的要求。這兩點(diǎn)充分體現(xiàn)了該標(biāo)準(zhǔn)的嚴(yán)密性。
最后，從該覆蓋范圍和質(zhì)量損失值可以看出，國外的汽車企業(yè)對試驗(yàn)積累了大量的試驗(yàn)數(shù)據(jù)，開發(fā)出了各種各樣的試驗(yàn)方法。在我國目前大力發(fā)展汽車產(chǎn)業(yè)的今天，我們也要積累我們自己的知識、信息和經(jīng)驗(yàn)，不但擴(kuò)大我們的產(chǎn)能和產(chǎn)品設(shè)計研發(fā)能力，也要加強(qiáng)我們試驗(yàn)的設(shè)計能力，從而全方面的提高我們的核心競爭力。http://www.dgzhenghang.cn
